一、概述：

JYC（ICS）系列电子皮带秤，是集：输送、称重、计量，以及通过相应连锁达到定量给料目的的高科技产品，是在皮带传送机上输送物料的同时对散状物料进行连续计量的理想设备，能适应各种生产环境，对于各种湿状、干状、块状、颗粒状、粉状、混合状等物料进行连续给料和计量；不仅适用于常规环境，还适用于酸、碱、盐、高温、高压、低温及大气腐蚀等环境。因而广泛应用于建材、冶金、电力、化工、煤炭、矿山、港口等行业皮带输送过程的计量与控制。

JYC-19系列电子皮带秤，是在总结国内外同类产品的基础上诞生的一种新型产品，具有结构简单、称量准确、使用稳定、安装操作方便、维护量极小等优点，为各种工业现场的生产控制和管理提供准确的计量数据。

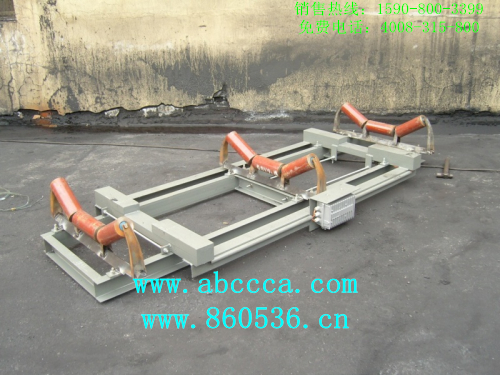

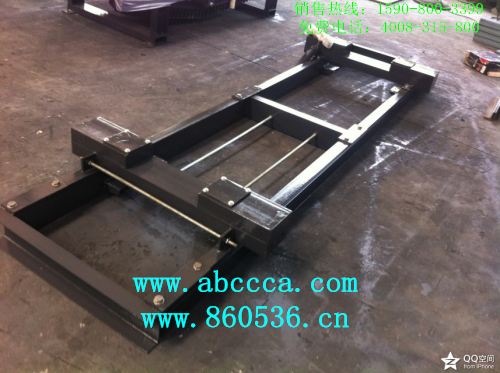

JYC-19系列电子皮带秤架，结构紧凑，可以应用在空间受到限制的皮带机上。由于其简便的安装方式，同传统的产品相比，用户能节省大量的费用：通过螺栓和现有的托辊，称重支架就被方便地安装在皮带机上、安装快捷而简单。

JYC-19系列电子皮带秤架，符合国家多种皮带输送机标准，其通用的结构可用于任何现有的电子皮带称重系统，可快速安装以代替老式的称重系统。

二、性能特点：

1、全悬浮式结构，无耳轴支点和可移动件，力直接作用于传感器，力传递环节少、精度高；

2、独特的矩形杠杆，钢性好、无形变、零点稳定性好；

3、抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

4、四只专用称重传感器，受偏载影响小、平稳、计量精度高；

5、不用测速轮，少去一个误差和维护环节，使用更方便；

6、也可采用新式测速轮，检测皮带速度信号准确；

7、称重区域广，三组或四组托辊，使皮带对称重精度影响最小；

8、无运动部件，单元组件结构，安装简捷、方便，维护量小；

9、多种标定方式，多种输出接口可满足各种控制要求；

10、有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理；

11、适应于普通胶带输送机，也可以用于特殊胶带输送机，订货时请特殊注明；

12、皮带机倾角范围：0-18°（过大应特殊注明订做）；

13、防护等级最高可达：

三、主要技术参数：

四、设备组成：

每一套计量秤由：全悬浮式结构计量桥架、称重秤体、称重传感器、测速传感器、测速车、称重仪表（或工控机）、信号线等组成。

4.1 称重仪表功能如下：

1、控制输出：下限、上限、报警、启动、偏差、预给料机开、称重运行（继电器24VCD1A）。

2、控制输入：计量停止、计量开始、打印、校零（12V/24VCD开关量光电隔离）

3、模拟输出：瞬时流量、皮带负荷、皮带速度、控制输出（0-5V/0-10V/0/4-20mA）。

4、模拟输入：流量设定信号（0-5V/0-10V/0/4-20mA）。

5、外部累计脉冲输出：外部累计量计数（50-1000mS,24VCD,100mA,G光电隔离）。

6、速度输入：5-3500HZ、三线制速度探头，最大距离500M。

7、称重传感：供桥电压：10V，信号：0-30mV.最大距离200M，可接四线/六线制荷重传感器。（分辨率65536.）。

8、打印机接口：串行、并行打印机接口。

9、上位机RS485通讯接口：通讯距离1000～5000米。

10、DCS上位机接口。

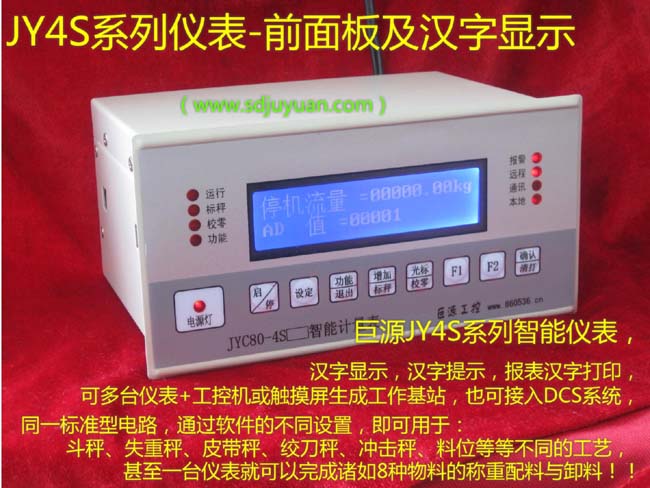

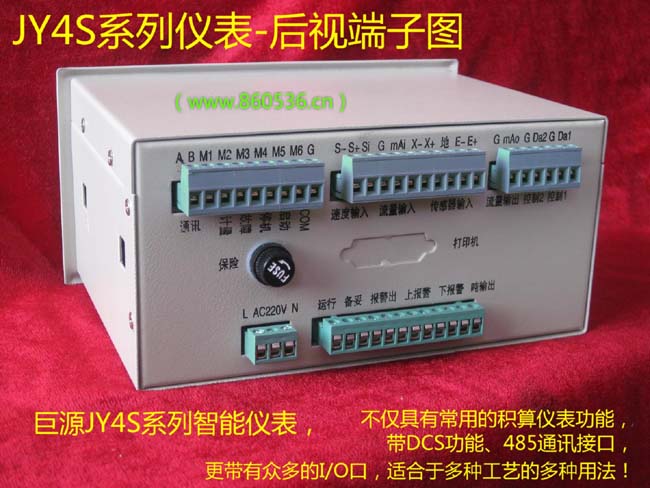

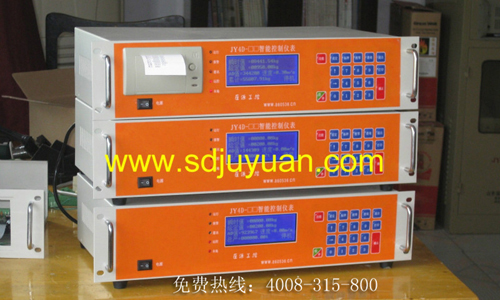

    11、配置JY4S系列标准型智能仪表功能强大         12、JY4S系列智能仪表，众多接口，适用于不同场合
              （点击图像放大，文字更加清晰）             接口上比PLC更加灵活，可外置触摸屏，组成操作站


      13、JY4S的升级产品，内部一块整版，无板与板之间的转接头及转接线，大大提高了系统的可靠性

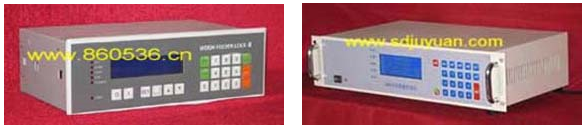

            14、德国申克仪表（申克皮带秤用）                            15、一些同行业间的同类产品

      16、新型JY4G系列壁挂式仪表

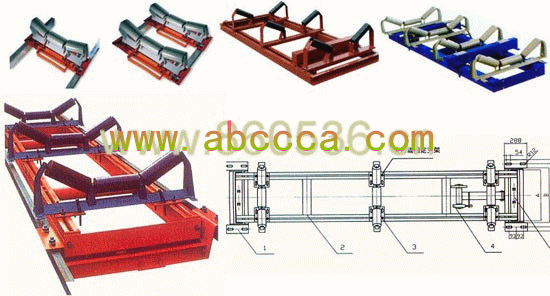

4.2 JYC-19电子皮带秤型号:

有—Ａ、—Ｂ、—C、—D四种型式，具体配置见下表：

五、按两种国家标准尺寸生产

具体尺寸见下表：(订货时请注明)

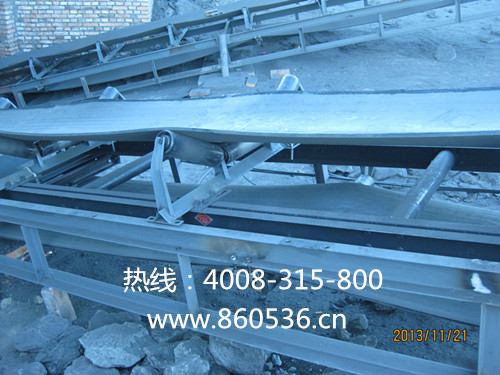

六、相关举例：
